16fach Rückmeldemodul für den s88-Rückmeldebus. Fü

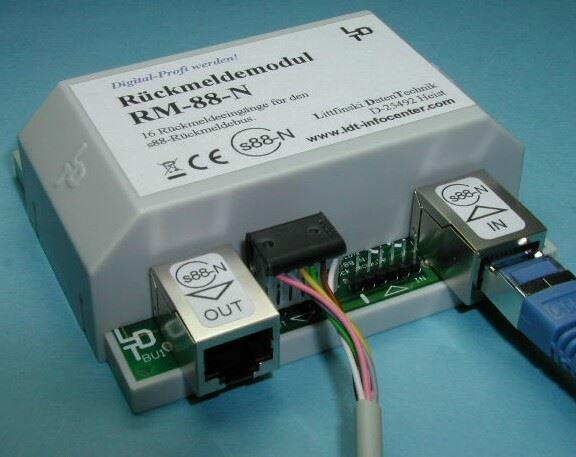

Das Rückmeldmeldemodul RM-88-N ist für s88-Standardverbindungen mit 6-poligen Stiftleisten
und für Busverbindungen nach mit geschirmten RJ-45 Buchsen ausgestattet.

Zum Anschluss an Digitalzentralen und Interfaces, die den s88-Rückmeldebus unterstützen: Z. B. Märklin Interface (bis zu 31 Stück), Märklin Memory (bis zu 3 Stück), Central Station 1 und 2 (bis zu 31 Stück), Intellibox / TWIN-CENTER (bis zu 31 Stück), EasyControl (bis zu 31 Stück), ECoS (bis zu 31 Stück), Commander (bis zu 31 Stück), HSI-88(-USB) (bis zu 31 Stück) und DiCoStation (bis zu 31 Stück).

Das Rückmeldemodul RM-88-N verfügt über 16 Eingänge, die nach Masse schalten (wie Märklin s88).

Einfacher und sicherer Anschluss von Schaltgleisen, Kontaktgleisen, Gleisbesetztmeldern und Reedkontakten etc. über Schraubklemmen.

Das Rückmeldmeldemodul RM-88-N ist für s88-Standardverbindungen mit 6-poligen Stiftleisten und für Busverbindungen nach mit geschirmten RJ-45 Buchsen ausgestattet. Mehr zur Norm , die auch von anderen Herstellern unterstützt wird, finden Sie hier: http://www.s88-N.eu.

Um die Abschirmung der Busverbindungen bei Bedarf mit der Anlagenmasse zu verbinden, kann ein Kabel, das mit der Anlagenmasse verbunden ist, an das Metallgehäuse einer RJ-45 Buchsen gelötet werden.

Das Rückmeldemodul RM-88-N kann beliebig mit den Rückmeldemodulen RM-88-N-O, RM-GB-8-N und RM-DEC-88 / RM-DEC-88-O / RM-GB-8 sowie mit s88-Rückmeldemodulen von Märklin und anderen Herstellern kombiniert werden.

Als sofort einsatzbereites Fertigmodul, als Fertiggerät im Gehäuse oder als Bausatz auf 86*76 mm großer Leiterplatte mit vier Befestigungsbohrungen lieferbar (Leergehäuse LDT-01 für Bausätze und geeignetes Montagematerial finden Sie unter Zubehör).

Das Rückmeldemodule RM-88-N aus der Digital-Profi-Serie lässt sich problemlos an Ihrer Digitalanlage betreiben, da es 100% kompatibel zum s88-Rückmeldebus ist. Sie erhalten auf die Fertigmodule und Fertiggeräte 24 Monate Garantie.

Jedem Rückmeldemodul liegt eine ausführliche Bedienungs- bzw. Bauanleitung bei.

Hersteller: Littfinski RM-88-N
