Baustellen-Fahrzeug

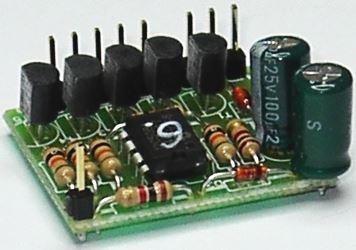

Das Herzstück der Light-Computer ist ein Micro-Controller (IC). Ein in den IC eingebranntes Programm läuft immer wieder gleich ab und bedient dabei fünf Ausgänge zu unterschiedlichen Zeiten mit Strom. Durch das Zusammenspiel der Ausgänge lassen sich je nach Programm verschiedene Lichtmuster erzeugen.
Anschluß an Gleich- oder Wechselspannung.
Ein Schalteingang.
5 Ausgänge zur Steuerung von Glühlampen oder LED's.
Platinenabmessungen: ca. 25 x 22 mm

LC-20 "Baustellen-Fahrzeug"
Die fünf Ausgänge des Bausteins schalten die Beleuchtung eines kompletten Tagesbaustellen-Fahrzeugs mit Anhänger. Belegung der Ausgänge:
1: Richtungspfeil des Anhängers
(wird abwechselnd langsam heller und dunkler)
2: Blitzlichter des Anhängers
3 und 4: Doppelblitz-Wechselblinker des Zugfahrzeugs
5: Warnblinker des Zugfahrzeugs
Der Schalteingang JP2 hat hier keine Funktion.
