Motor-Antrieb MP1 MTB

Motorische Weichenantriebe für die Modelleisenbahn - Anleitung MP1
Motorische Weichenantriebe mit ruhigem und langsamen Lauf
Kleinformat
Einfache Verankerung
Kleinmotor mit Planetengetriebe
Universelle Schaltung als elektromagnetischer oder motorischer Weichenantrieb
Einstellung des Stellwegs in mehreren Stufen möglich
Umschaltkontakte integriert
einfache Installation

Die Weichenantriebe dienen zur elektrischen Steuerung von Ein-Aus-Mechanismen in Modellen.
Im Allgemeinen sind sie für Weichen, mechanische Signale oder Schranken geeignet. Den Stellweg kann man in mehreren Stufen einstellen (mit der Positionsänderung des Bolzens im Mitnehmer). Ein unterbrochener Lauf des Motors bis zur Endlage und ihre Verriegelung sind gesichert.

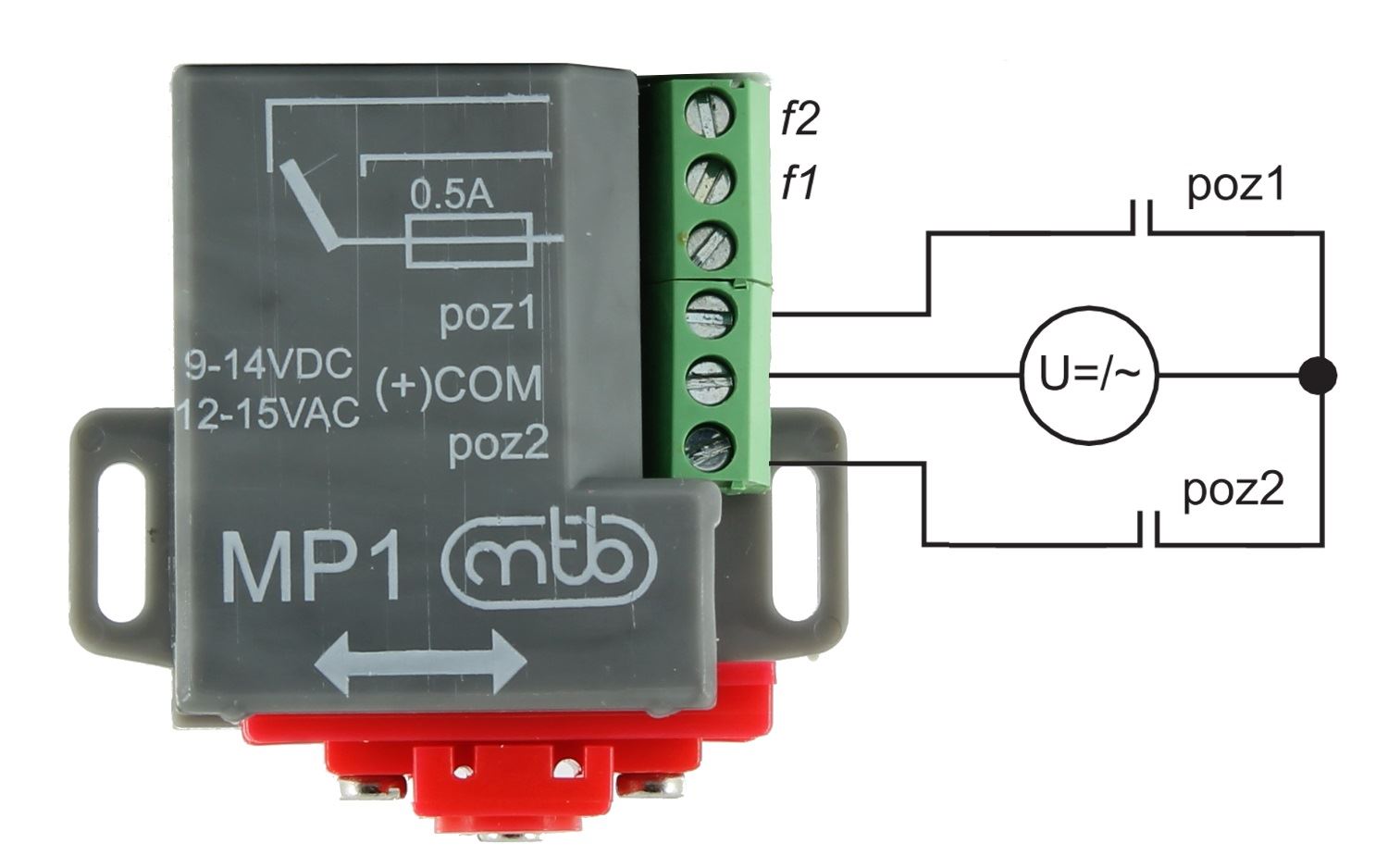

Die Spannungsversorgung ist Gleich- und auch Wechselspannungzwischen 9-16 V und die Stromaufnahme beträgt ca. 150 mA im Lauf.
Der Antrieb ist mit Endlageschaltern ausgestattet, d. h. die Steuerspannung kann dauerhaft angeschlossen sein und nach dem Erreichen der betreffenden Lage wird die Stromaufnahme getrennt und die Bewegung automatisch eingehalten.

Kleinformat 28x40 mm (Breite X Länge)
1 Umschaltkontakt
ersetzt elektromotorische Weichenantriebe mit Dreileiterschaltung

Der Stellweg kann in drei Stufen 3, 6 und 9 mm eingestellt werden (mit der Positionsänderung des Bolzens im Mitnehmer). Ein unterbrochener Lauf des Motors bis zur Endlage und ihre Verriegelung sind gesichert.

Der Antrieb ist mit Endlageschaltern ausgestattet, d. h. Steuerspannung kann dauerhaft angeschlossen sein und nach dem Erreichen der betreffenden Lage wird die Stromaufnahme getrennt und die Bewegung automatisch eingehalten. Für Hilfszwecke ist der Antrieb mit einem Umschaltkontakt von 1 A und mit Wärmeschutz durch eine Sicherung 0.5 A (Schutz vor Kurzschluss auf dem Herzstück der Weichen) ausgestattet.
